无线通信电动阀门、无线控制电动阀门
2020-08-05 15:00:55 来源：扬州贝尔阀门控制有限公司
说明：1、每台电装有个无线模组，然后统一连接到云端服务器，可通过有外网的电脑与手机移动设备监视与控制每台电装 2、每台电装要有个无线天线出来 。
阀门电动执行器应用方案

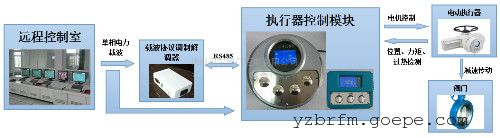

一、系统方案
本控制可通过远程控制、现场控制、总线型集中控制三种控制方式。电动执行器控制模块接收到远程控制室的控制信号，经光电隔离防抖处理后传输给主控CPU。CPU实时监测采集执行器状态信号，控制电机传动被控阀门，通过高J度电位器或J对值编码器，不断实时采集阀门位置信号，通过现代工业控制软件算法，实现对阀门的J确控制。同时将实时数据传送给远程控制室。电动执行器控制模块原理先进、功能全面、长期稳定可靠、集成度高、发热量小、装卸方便、维护简单。可通过红外遥控器或操作面板按键对其进行非侵入式的快速设置。
二、方案说明及优势：
1.全面的阀门运行状态与数据监控功能：
u◆非侵入式设计，调试简单、直观；
u◆全视角LCD菜单式显示界面：有中英文二种语言可选；
u◆各种故障信息、阀头开度、负载适时电流、输入电流信号值、阀头工作状态、控制方式选择、总线功能选择、行程设定等阀头所有参数与状态都可以在LCD显示屏上进行显示、设定。
2.四位非贯通式磁钢控制电气壳内的霍尔元件操作
相比其他的旋钮旋钮或触摸操作，外表美观、操作便捷。
3.自动切换功能：
u◆系列模块可实现“远程自动/远程手动/现场”三种工作状态切换；
u◆远程开阀、关阀信号可接收DC24V、AC220V二种有效信号。
u◆红外遥控操作，与现场操作设置方法相同。
u◆系列模块均可以在开关型、调节型进行任意转换。
4.电子刹车及无火花换相技术：
u◆可控硅元件控制输出，通过软硬件二级互锁确保输出正常。
u◆采用负载切断时，无火花换相技术。
