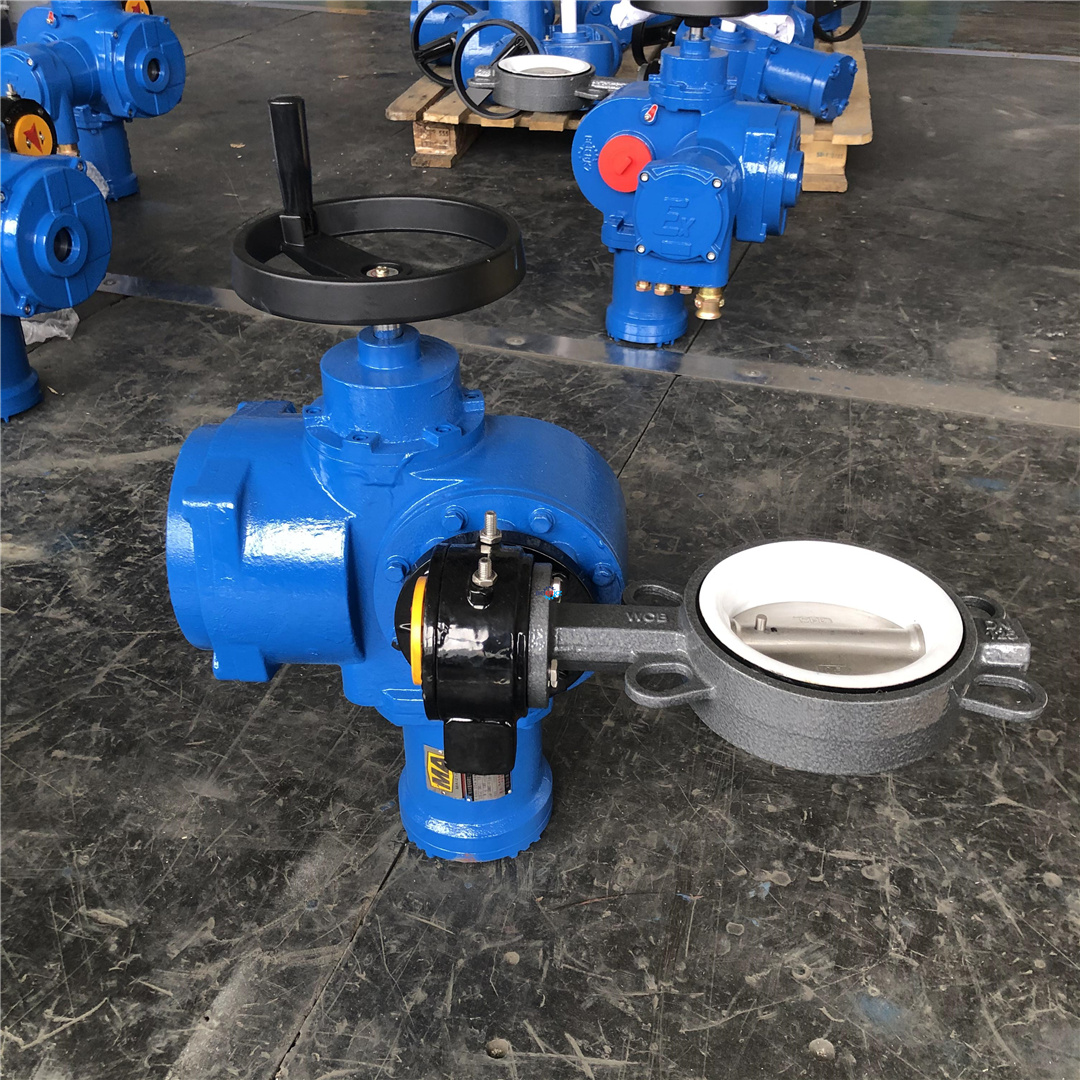

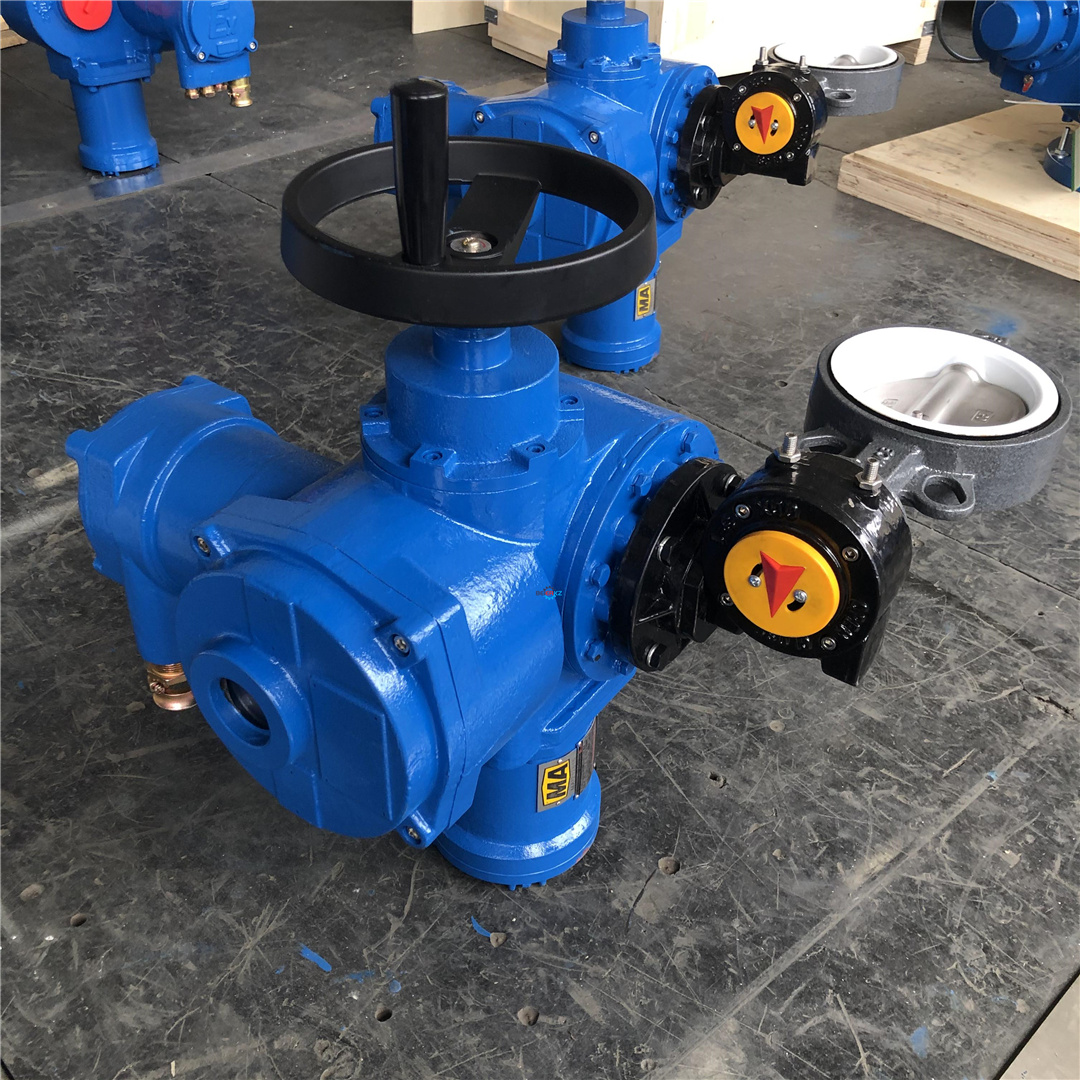

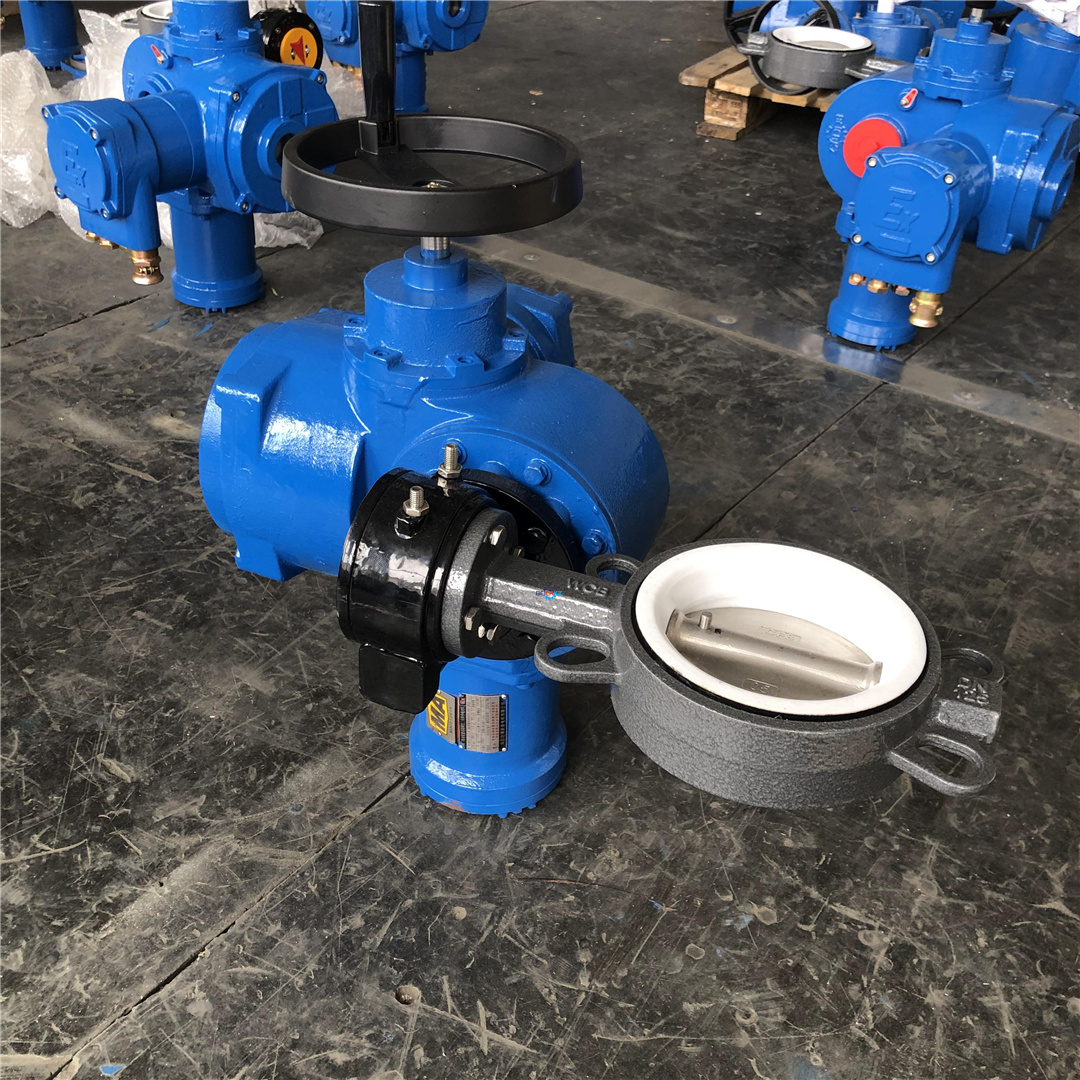

贝BERRE尔煤矿井下排水阀电动执行器ZB60

一、 煤矿井下排水阀电动执行器主要结构与组成

电动机：采用防爆型三相异步电机，具有高启动力矩和耐频繁启动特性。

减速机构：齿轮箱或蜗轮蜗杆结构，降低转速、增大输出扭矩。

控制模块：集成隔爆型控制电路，支持就地/远程控制、信号反馈（如4-20mA、RS485等）。

限位开关：机械或电子式，精确控制阀门开/关终点位置。

手轮机构：应急手动操作功能，断电时可手动切换。

隔爆外壳：高强度铸铝或不锈钢材质，符合GB3836.1/2标准，防爆标志为Ex dI Mb（煤矿用）或Ex d IIB T4（化工用）。


二、 煤矿井下排水阀电动执行器典型应用场景

煤矿：瓦斯管道、排水系统、通风系统阀门控制。

石油化工：易燃气体/液体管道的切断与调节。

冶金/电力：高粉尘、高温环境下的阀门自动化。


三、 煤矿井下排水阀电动执行器技术参数示例

项目 参数范围

防爆等级 Ex d I Mb / Ex d IIB T4

防护等级 IP65-IP68

输出扭矩 50Nm~20000Nm

电源电压 AC380V/660V 50Hz

控制信号 4-20mA、开关量、总线通信（如Modbus）

工作温度 -20℃~+60℃


四、煤矿井下排水阀电动执行器选型要点

阀门类型：球阀、蝶阀、闸阀等需匹配执行器扭矩。

防爆等级：根据使用环境选择煤矿（I类）或化工（II类）标准。

控制方式：开关型、调节型或智能型（带通信功能）。

安装方式：直连式或支架式，注意接口尺寸（ISO5211标准）。


五、煤矿井下排水阀电动执行器安全与认证

国内认证：需取得矿用产品安全标志（MA）、防爆合格证（CNEx）。

国际认证：ATEX（欧盟）、IECEx（国际）等。

定期维护：检查隔爆面磨损、密封件老化、电气绝缘性能。
